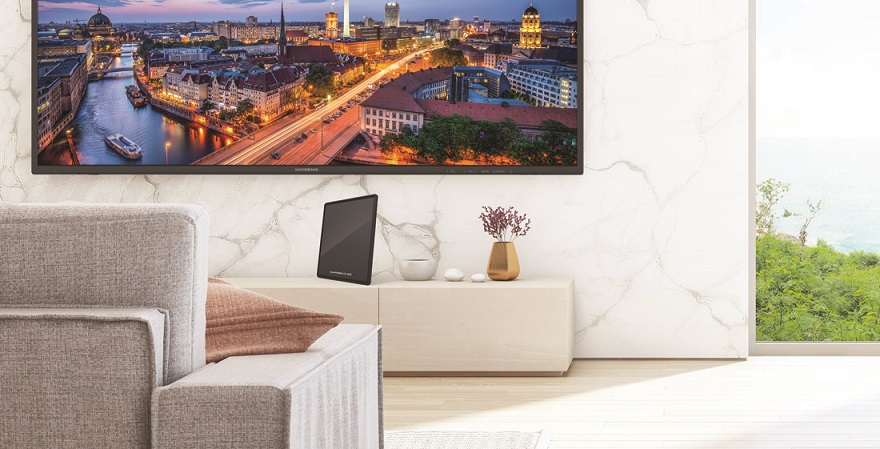

Niewielkie anteny panelowe mogą służyć jako pokojowe lub zewnętrze. (Fot. Technisat)

Jaka antena do DVB-T2?

Wybór anteny, szczególnie do odbioru telewizji naziemnej, nie jest łatwy, ponieważ jest wiele rodzajów anten, które mogą pracować w różnych warunkach odbioru sygnału telewizyjnego.

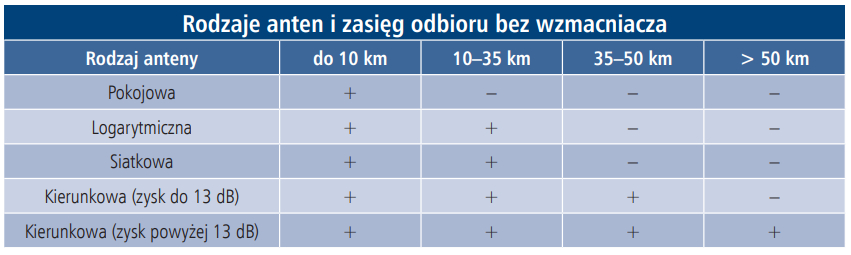

Ze względu na budowę najpopularniejsze są anteny panelowe, siatkowe logarytmiczne, kierunkowe wieloelementowe. Anteny użytkowane w domu są to tzw. anteny pokojowe, a montowane na dachu lub balkonie – zewnętrzne.

Anteny panelowe

Wygodne w użytkowaniu są niewielkie płaskie anteny panelowe, które nie mają wystających elementów. Przeważnie są to anteny aktywne, tj. z wbudowanym wzmacniaczem sygnału. Do anteny należy dołączyć zewnętrzny zasilacz i kabel antenowy. Anteny panelowe wykonywane są w dwóch wersjach: do użytku wewnętrznego lub zewnętrznego. Obudowy anten do użytku zewnętrznego są wykonywane z tworzyw odpornych na promieniowanie UV i duże zmiany termiczne, a elementy anteny są zabezpieczone przed wnikaniem wilgoci. Większość anten panelowych ma wzmacniacz z regulowanym wzmocnieniem.

Anteny siatkowe

Odmianą anteny szerokopasmowej jest antena zbudowana z reflektora w postaci kratownicy płaskiej, popularnie nazywanej siatką. Różnice konstrukcyjne wpływają na parametry anten siatkowych. Anteny takie charakteryzują się mniejszą kierunkowością i odpornością na zakłócenia i odbicia od anten typu Yagi-Uda. Są chętnie instalowane na balkonach oraz dachach. Zazwyczaj są sprzedawane ze wzmacniaczami, Zalecane są w wypadku nadajników znajdujących się w odległości 10–30 km. Są to anteny szerokopasmowe, które umożliwiają odbiór także sygnału radiowego DAB+ i MUX-8.

TECHNISAT TechniCombo T3

Anteny wieloelementowe

Najlepszymi antenami do odbioru telewizji naziemnej DVB-T, jeżeli nadajnik TV jest oddalony od domu o kilkadziesiąt kilometrów, są anteny wieloelementowe kierunkowe. Najpopularniejsze konstrukcje to logarytmiczne, Yagi-Uda, ATX i z trzema direktorami.

• Anteny logarytmiczne

 mają kształt trójkąta, tworzony przez charakterystycznie ułożone dipole. Na wierzchołku trójkąta może być zamontowany wzmacniacz. Tam też doprowadza się kabel łączący antenę z telewizorem. Antena logarytmiczna nie wymaga symetryzatora, ma impedancję wejściową 75 Ω, bez wzmacniacza może mieć zysk ok. 12 dB, a ze wzmacniaczem zysk może wynosić od 16 do 25 dB. Antena logarytmiczna w całym paśmie UHF ma jednakowy zysk, co powoduje taki sam poziom sygnału dla wszystkich kanałów TV. Anteny logarytmiczne bez wzmacniacza mogą mieć zasięg do 25 km.

• Anteny kierunkowe

Odbiór sygnału TV w odległości powyżej 30 km wymaga anten o bardziej skomplikowanej konstrukcji, tzw. kierunkowych. Fale w paśmie DVB-T UHF są znacznie krótsze – decymetrowe i bardziej podatne na zakłócenia powodowane przeszkodami na ich drodze. Zwiększając liczbę elementów anteny, zapewnia się większy zysk i kierunkowość, co umożliwia odbiór w bardzo trudnych warunkach propagacji fal.

Najlepsze parametry mają anteny kierunkowe z reflektorami i direktorami prostymi typu Yagi-Uda lub z direktorami w kształcie litery X. Mają zysk 8–13 dB. Anteny wieloelementowe typu ATX mają największy zysk, dochodzący do 18–19 dB, i wąską charakterystykę kierunkową, umożliwiającą w dużym stopniu wyeliminowanie odbić pochodzących od przeszkód terenowych w bliskości miejsca odbioru. Są to największe anteny, np. antena ATX-91 ma 91 elementów i długość 2,3 m.

Jednymi z najnowszych konstrukcji są anteny kierunkowe z trzema rzędami direktorów ustawionych pod różnymi kątami, dzięki czemu np. antena 44-elementowa ma zaledwie ok. 1 m długości przy zachowaniu bardzo dobrych parametrów (zysk 12–17 dB bez wzmacniacza). Taki układ elementów ułatwia ustawienie anteny.

Anteny pokojowe radiowo-telewizyjne

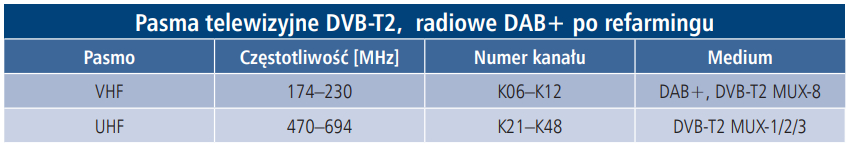

W bliskości nadajnika TV można korzystać z anten pokojowych do odbioru telewizji i radia. Są to anteny szerokopasmowe. Konstrukcja anten pozwala na odbiór w paśmie UKF, czyli tradycyjnego analogowego radia, i w paśmie VHF – radio cyfrowe DAB+.

Poprawny odbiór za pomocą anteny pokojowej jest możliwy w promieniu od 3 do 10 km od nadajnika TV, lecz odległość może być jeszcze krótsza z powodu różnych uwarunkowań. Natężenie pola elektromagnetycznego wewnątrz budynków jest znacznie mniejsze niż na zewnątrz z powodu tłumienia przez ściany, metalowe konstrukcje, rury, zbrojenia. Antenę najlepiej ustawić przy oknie, gdzie tłumienie będzie najmniejsze. Warto sprawdzić sygnał w kilku pokojach. Należy mieć świadomość, że największe problemy odbioru w mieście za pomocą anten pokojowych będą mieli mieszkańcy mieszkań na parterze. Sygnał jest wtedy tłumiony przez sąsiednie bloki i ze swojej natury ma najmniejsze natężenie blisko powierzchni ziemi. Te problemy sprawiają, że w wielu sytuacjach konieczne będzie kupienie droższej wieloelementowej anteny zewnętrznej kierunkowej i zamontowanie jej na dachu.

Wewnątrz mieszkania dla anten pokojowych zagrożeniem jest często wysoki poziom zakłóceń, powodowany przez liczne urządzenia elektryczne, np. świetlówki, komputery, telefony komórkowe czy telefony bezprzewodowe DECT. Wzmacniacz antenowy może wzmacniać te sygnały, co widoczne jest na obrazie. Obraz mogą zakłócać przechodzenie blisko anteny, rozmawianie przez telefon i przejeżdżające samochody. W wypadku anten zewnętrznych umiejscowionych blisko stacji bazowej telefonii komórkowej sygnał telewizyjny jest zakłócany przez telefony komórkowe. Problem można wyeliminować, montując filtr  Podobnie sygnał CB radia może zakłócać sygnał telewizyjny. Stosowany filtr może być oddzielnym urządzeniem dołączanym do anteny lub częścią wzmacniacza antenowego. Filtr na wejściu wzmacniacza odcina częstotliwości zakłócające, a wzmacniacz wzmacnia tylko sygnał użyteczny.
