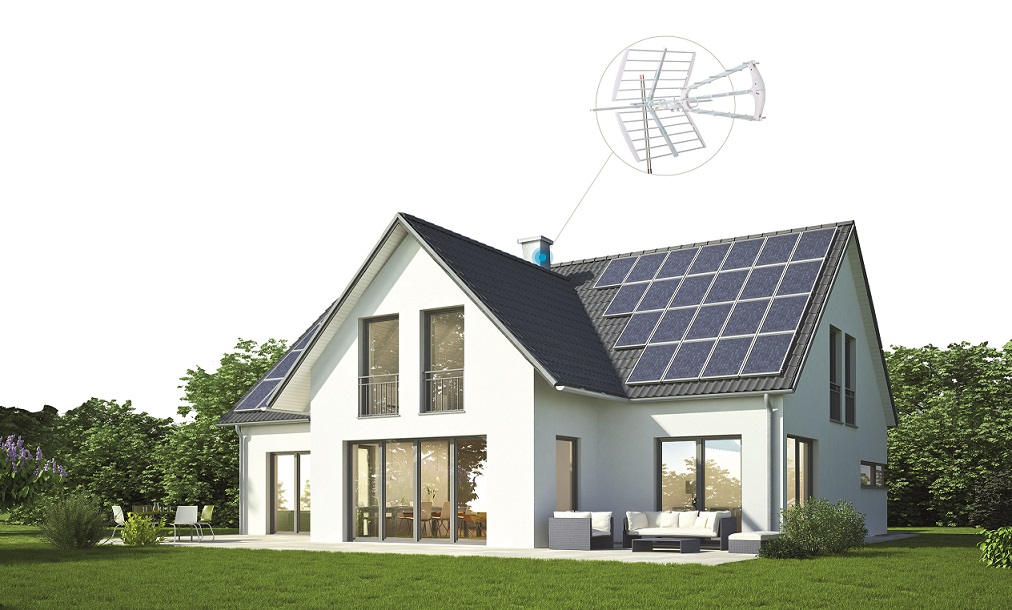

Antenę DVB-T najlepiej montować na dachu. (Fot. Technisat)

Wybór anteny

Wybór anteny nie jest prosty. Instalacja antenowa powinna być dobrana do lokalnych warunków odbioru. Należy uwzględnić kilka czynników. Planując zakup anteny, należy określić:

• rozmieszczenie i kierunkowość nadajników TV względem miejsca odbioru,
• moc nadajnika,
• kanały, na jakich są nadawane multipleksy,
• konfigurację terenu między nadajnikiem a anteną,
• zabudowę (miasto, teren otwarty), zalesienie,
• wysokość, na której planuje się zawieszenie anteny.

Moc nadajnika ułatwia określenie zasięgu odbioru. Im większa, tym zasięg jest większy. Należy też uwzględnić konfigurację terenu wokół domu – jeżeli jest on bardziej pofalowany, górzysty, zalesiony, tym większe będzie tłumienie sygnału. Optymalnie jest, gdy na drodze sygnału nie ma przeszkód, czyli anteny nadawcza i odbiorcza „się widzą”. Im wyżej zostanie umieszczona antena, tym warunki odbioru będą lepsze, dlatego najlepsze są dachy domów. W miejscach zasłoniętych lasem, wysokimi budynkami, liniami wysokiego napięcia dobieramy anteny o wzmocnieniu znacznie większym, niż wynikałoby to z oceny odległości i terenu. Gwarantowany poziom sygnału TV według norm jest na wysokości 10 m, więc anteny najlepiej montować na dachach domów.

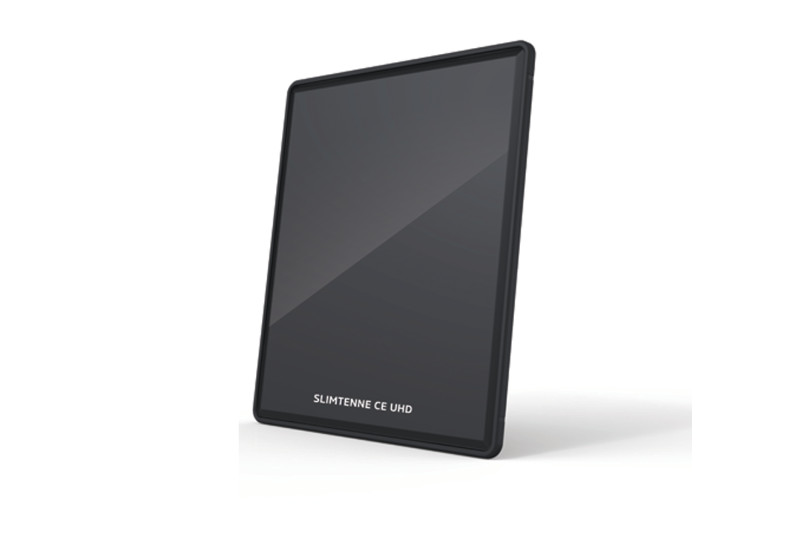

TECHNISAT Slimtenne

Praktyczne rady dotyczące montażu anteny naziemnej

Anteny kierunkowe i siatkowe ze względu na swoje wymiary są dostarczane w elementach i wymagają złożenia, a więc są przeznaczone dla osób ze zdolnościami technicznymi i podstawową wiedzą o odbiorze sygnału telewizyjnego. Schematy rysunkowe umożliwiają ich montaż. Dokładne zmontowanie anteny decyduje, czy prawidłowo będzie odbierać sygnał telewizyjny. Istotne są także prawidłowe połączenie symetryzatora anteny z kablem koncentrycznym i zamocowanie złącza antenowego. Luz między złączem a kablem koncentrycznym może powodować przerwy w odbiorze sygnału lub wysunięcie ze złącza. Może także się zdarzyć, że cienki miedziany drucik oplotu zewrze się podczas montażu z żyłą główną, co uniemożliwi odbiór sygnału telewizyjnego. Najłatwiejsze w instalacji są anteny wewnętrzne. Anteny prętowe i panelowe mają kompaktową konstrukcję. Jedynie w wypadku anteny prętowej przykręca się ją do podstawy zawierającej symetryzator i wzmacniacz. Antena prętowa nie wymaga ustawienia ze względu na dookólną charakterystykę. Panelową antenę można próbować ustawić tak, aby sygnał był jak najsilniejszy.

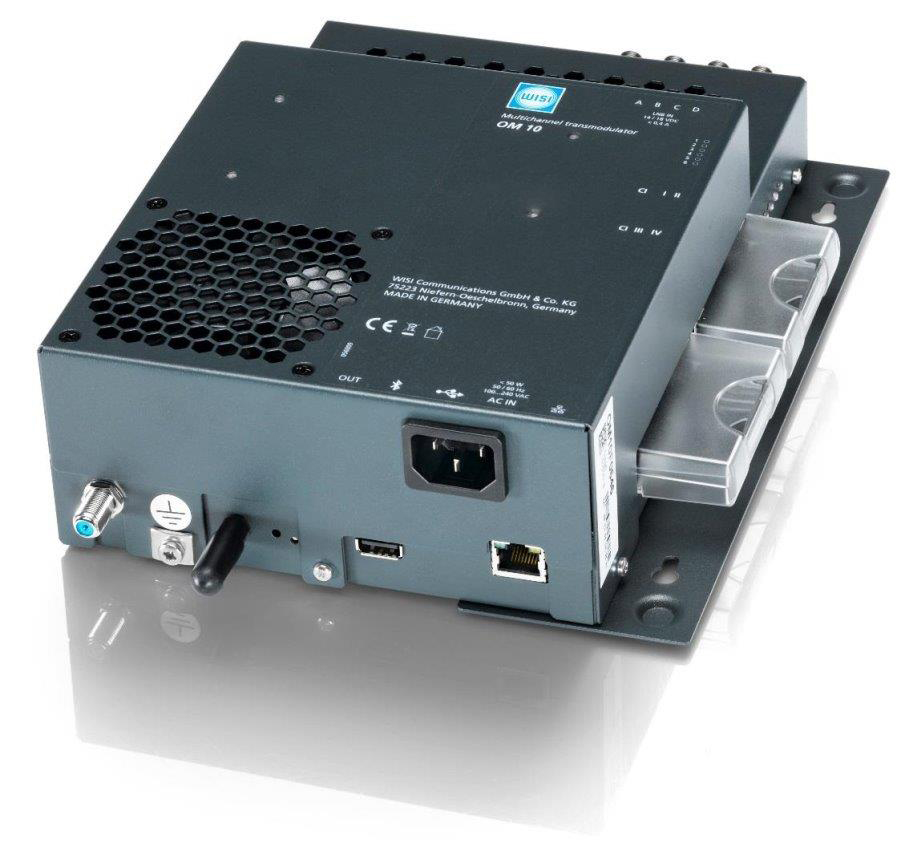

Zestaw antena satelitarna i stacja czołowa WISI Communications OM 10 0646 do telewizji hotelowej.

Telewizja DVB-T2 do małych hoteli

W hotelach, pensjonatach, sanatoriach i innych zbiorowych instalacjach telewizyjnych wyposażonych w starsze telewizory nie trzeba będzie wymieniać telewizory na nowe DVB-T2 HEVC. Wystarczy zmodernizować instalację telewizyjną dodając zestaw – antenę satelitarną z konwerterem i niewielką stację czołową WISI Communications OM 10 0646. Stacja czołowa jest wyposażona w cztery wejścia do dołączenia standardowego konwertera Quattro, a w środku ma 6 tunerów satelitarnych umożliwiających odbiór kanałów TV będących w ofercie MUX-1/2/3/8, nadawanych z sześciu transponderów w jakości HD (kodowanie H.264). Do dekodowania płatnych kanałów służą moduły CAM. Stacja czołową wyposażono w 6 modulatorów DVB-T i w prostych instalacjach zbiorowych może być zainstalowana razem ze wzmacniaczem kanałowym, który będzie przetwarzał multipleksy naziemne DVB-T2 HEVC, a stacja OM 10 zapewni odbiór programów w MPEG-4.

Operator telewizji hotelowej może decydować, które kanały TV mają być odbierane na telewizorach i ustala listę programową. Stację OM 10 0646 wyróżnia, np.: brak konieczności przestrajania telewizorów w przypadku zmiany parametrów sygnałów np. przejściu z SD na HD. Atrakcyjną funkcją jest możliwość wgrania klipów wideo – np. hotel info, promocje itp., odtwarzanych następnie w sposób ciągły (w pętli) jako oddzielny program promocyjny hotelu. Przy odpowiednim zaprogramowaniu telewizorów można ten program ustawić jako startowy przy każdorazowym uruchomieniu odbiornika TV. W ten sposób można tworzyć i zmieniać ramówkę telewizji hotelowej.

Opracowano przy współpracy z firmą Emitel.

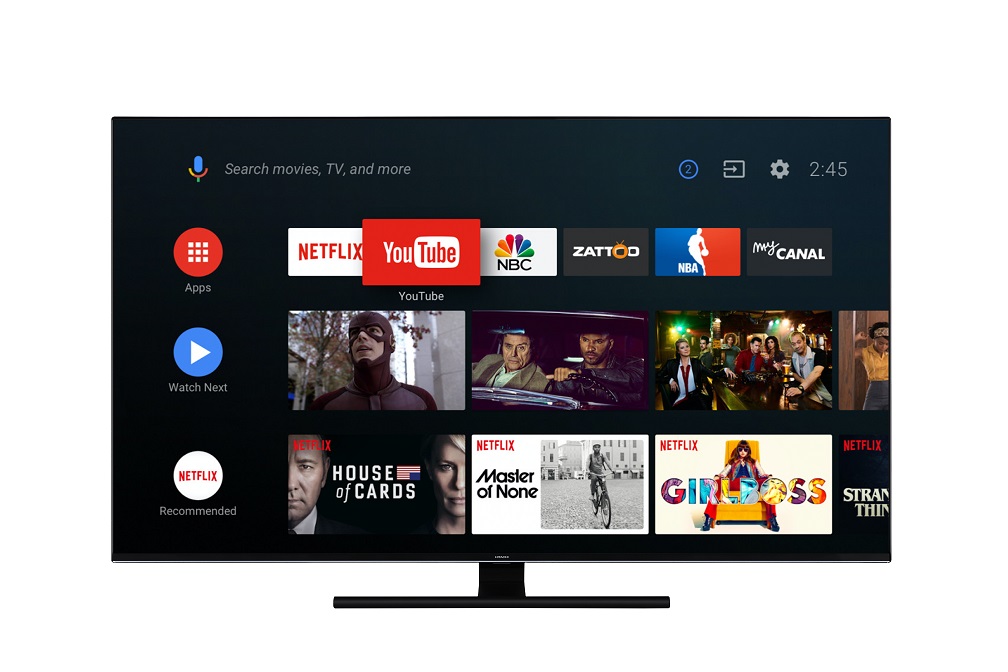

TOSHIBA 55UA2063DG
